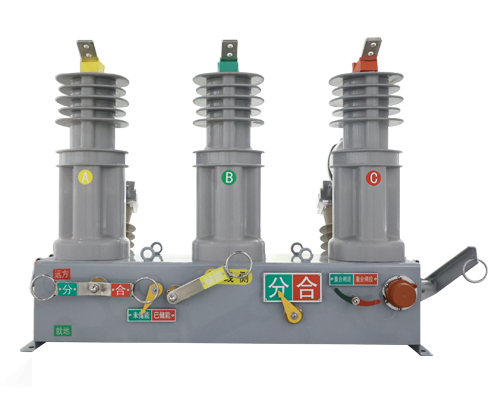

电容取电型深度融合柱上断路器
电容取电型深度融合柱上断路器深度融合了高压电容取电（可选）、线损采集，电子式电流电压传感器、超低功耗等关键技术，结合短路、接地、断线等故障快速判断算法，实现配电架空线路智能感知和故障快切，助力客户实现支线故障不扩大、用户故障不出门、干线故障自隔离的目标，为电网安全赋能。
特点参数
额定短路电流开断次数 ≥30次
机械寿命（断路器/隔离开关）)≥10000/3000次
额定电压 12kv
额定电流 630a
额定短路开断电流（有效值） 20ka
工频耐压（1min）（有效值）相间、相对地/断口 42/48 kv
整机局放(14.4kv) ≤5pc
雷电冲击耐受电压（峰值）相间、对地/断口 75/85 kv
额定频率 50hz
单个取能电源取电功率 4w/8w
取电电压 dc/ac24v
额定短路耐受电流（4s） 20ka
额定短路关合电流（峰值） 50ka
二次回路1min工频耐压 2kv
额定峰值耐受电流 50ka
功能特点
与隔离开关配合使用可组成有明显断口的“组合断路器”
具备隔离刀未合闸到位闭锁断路器手柄合闸功能
电压传感器采用cvt原理，一二次电气隔离，二次部分工频耐压满足2kv/1min
电流电压传感器、取能电源一体化集成，提高安全性能的同时安装更便捷；可根据用户进行需求配置定制；并带有独立零序电压和电流互感器
避免电磁互感器电磁饱和电压谐振等问题，测量范围大精度更易保证
固封极柱采用apg一体化浇注工艺，采用环氧树脂外敷硅橡胶的复合绝缘方式，性能可靠、耐候性好
采用传感器可避免电磁ct二次不能开路，pt不得短路的问题，且二次输出为小电压信号，安全可靠性更高
